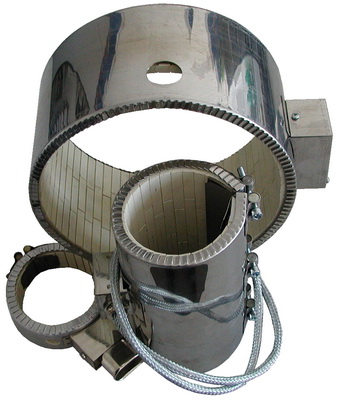

Кольцевые нагреватели с керамической изоляцией



Использование:

Для обогрева пластификационных цилиндров литьевых машин и экструдеров



Нагревательные элементы с керамической изоляцией представляют собой идеальное решение для обогрева цилиндрических поверхностей для различных применений



Преимущества:

Передача тепла осуществляется одновременно переносом и излучением.

Экономия энергии является важной особенностью нагревателя, потому что волокнистый керамический слой, который  размещен между керамической и внешней оболочками, задерживает излучение тепла на 20% больше чем нагревательный пояс со слюдяной изоляцией



равномерный обогрев



очень большой срок службы (при соблюдении правил эксплуатации)



несложный монтаж



высокая механическая прочность



Диаметр: от 70 мм



Для диаметров более 500 мм целесообразно использовать двух или более сегментное исполнение с раздельным питанием.



Ширина:

Ширины нагревательных элементов зависит от конструкционных размеров керамических блоков ( изоляторов )



В то же время задача изготовление нагревателей шириной более 511 мм не есть технически невыполнимой.



Технические параметры:

Максимальная поверхностная нагрузка: 8 Вт/cм2



Максимальная рабочая температура: 500°C



Внешняя стенка: нержавеющая сталь с высокой теплопроводностью



Материал нагревательного провода: NiCr 80/20



Высокая степень керамической изоляции



Волокнистая керамическая изоляция


Исполнение выводов подключения питания:

Выводы с резьбой M5 или M6

Стальные гайки и шайбы

Поперечное или продольное исполнение



кабель:

никелевый тросик или никелированные медные провода,

стеклотканевая изоляция, защитный провод, проволочная оплетка

(прямой отвод или в комбинации с контактной колодкой)

Контактная колодка

штепсель

Иное исполнение в соответствии с техническими параметрами

(по заказу)



Таблица стандартных ширин (мм)

23

31

38

46

53

61

68

76

83

91

98

106

113

121

128

136

143

151

158

166

173

181

188

196

203

211

218

226

233

241

248

256

263

271

278

286

293

301

308

316

323

331

338

346

353

361

368

376

383

391

398

406

413

421

428

436

443

451

458

466

473

481

488

496

503

511




Напряжение питания:

однофазное



трехфазное – при ширине от 53 мм до 121 мм



трехфазное с подключением звездой

- при ширине более 128 мм



Исполнение:

круглое или по заказу



все нагреватели изготавливаются номинальных диаметров



По заказу возможно добавить в конструкцию  выемки, отверстия и различные держатели, например для датчиков температуры
